Gefeliciteerd met uw aankoop !

U kunt op meerde manieren uw PureAcell batterij koppelen aan uw Victron GX apparaat of aan uw NMEA2k om op uw MFD naast de diepte of SOC af te lezen !

Om van de PureAcell batterij naar een Victron GX apparaat of MFD op het NMEA netwerk te gaan heeft u drie keuzes:

1. Via onze eigen PureAcell-Ve.Can kabel.
2. Via de NMEA backbone naar het Victron GX apparaat met deze Victron kabel.
3. Via een NMEA2K backbone kabel

• Als u de PureAcell batterij alleen op het NMEA2k netwerk wilt hebben : keuze 3.
• Als u uw NMEA2K netwerk reeds gekoppeld heb aan uw GX apparaat kunt u het beste voor keuze 2 gaan.
• Als u uw NMEA2K netwerk wil koppelen aan uw GX apparaat om zo op de MFD en GX device te batterij uit te lezen kunt u het beste keuze 2 en 3.

Victron Cerbo / Ekrano instellen voor gebruik van de PureAcell batterij

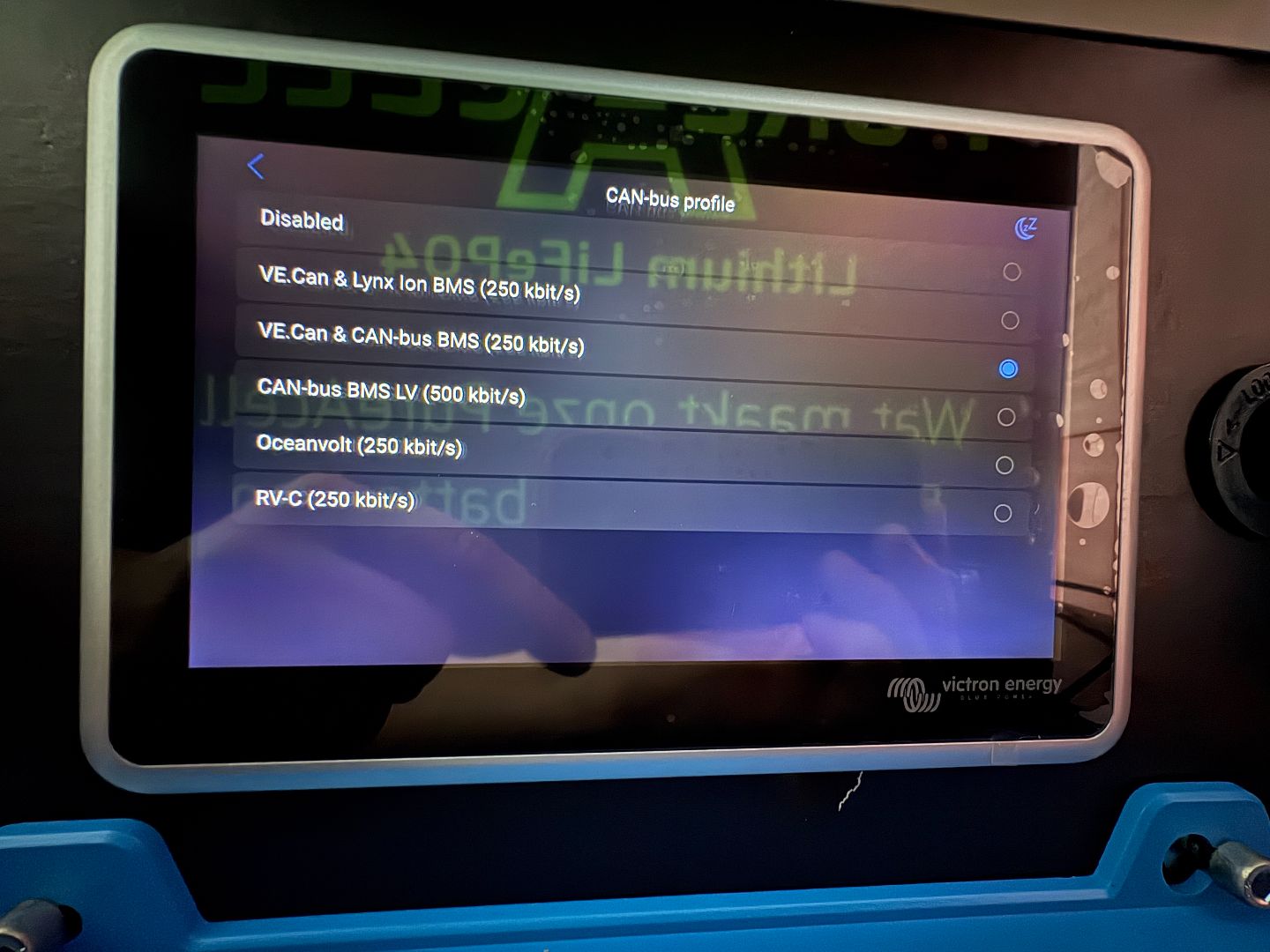

Zet het canbus profiel in de gx op VE.CAN-bus BMS  (250kbit/s)

"battery monitor" op CAN-bus BMS battery on VE.Can

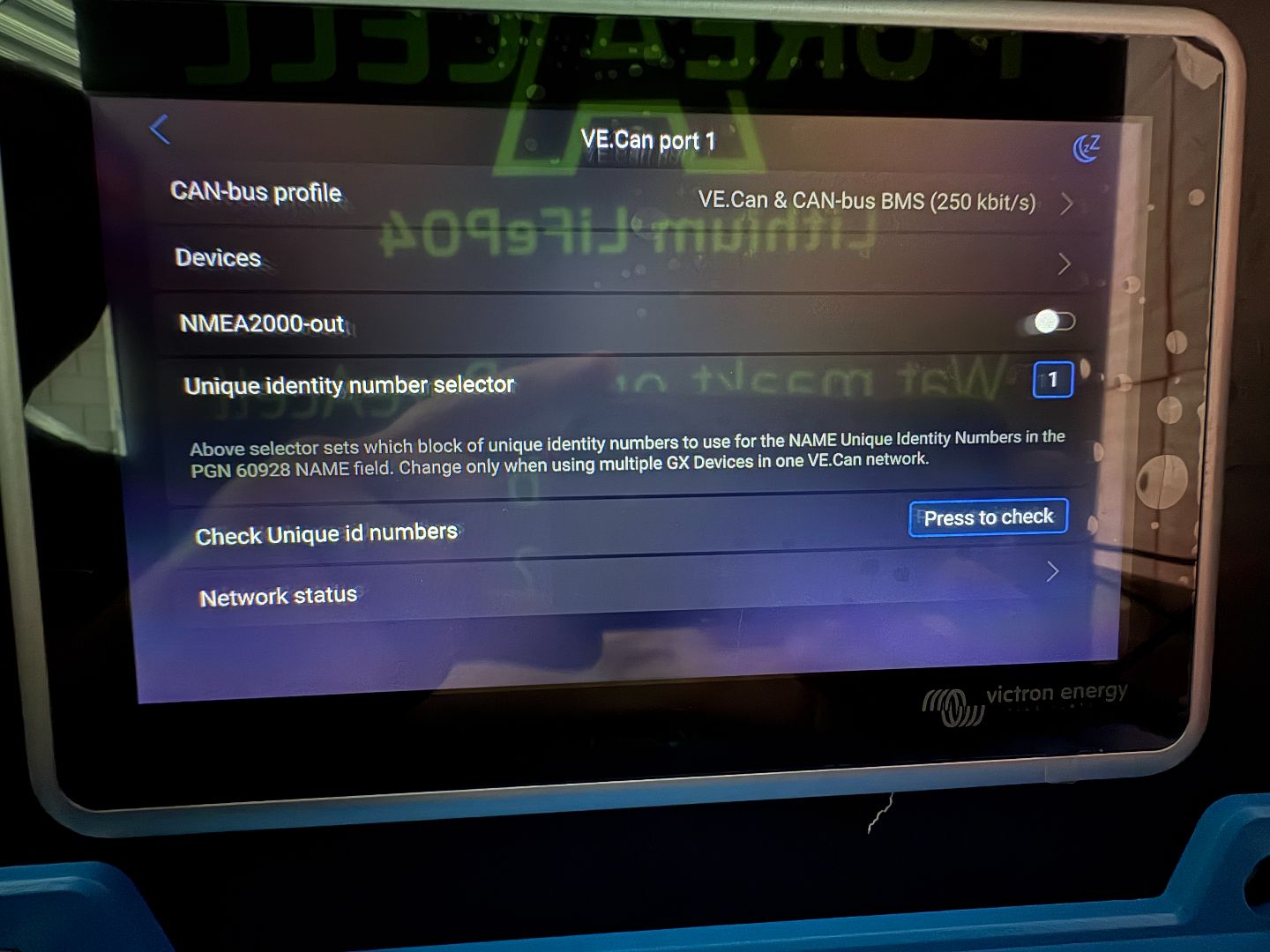

Zet VE.CAN poort goed :

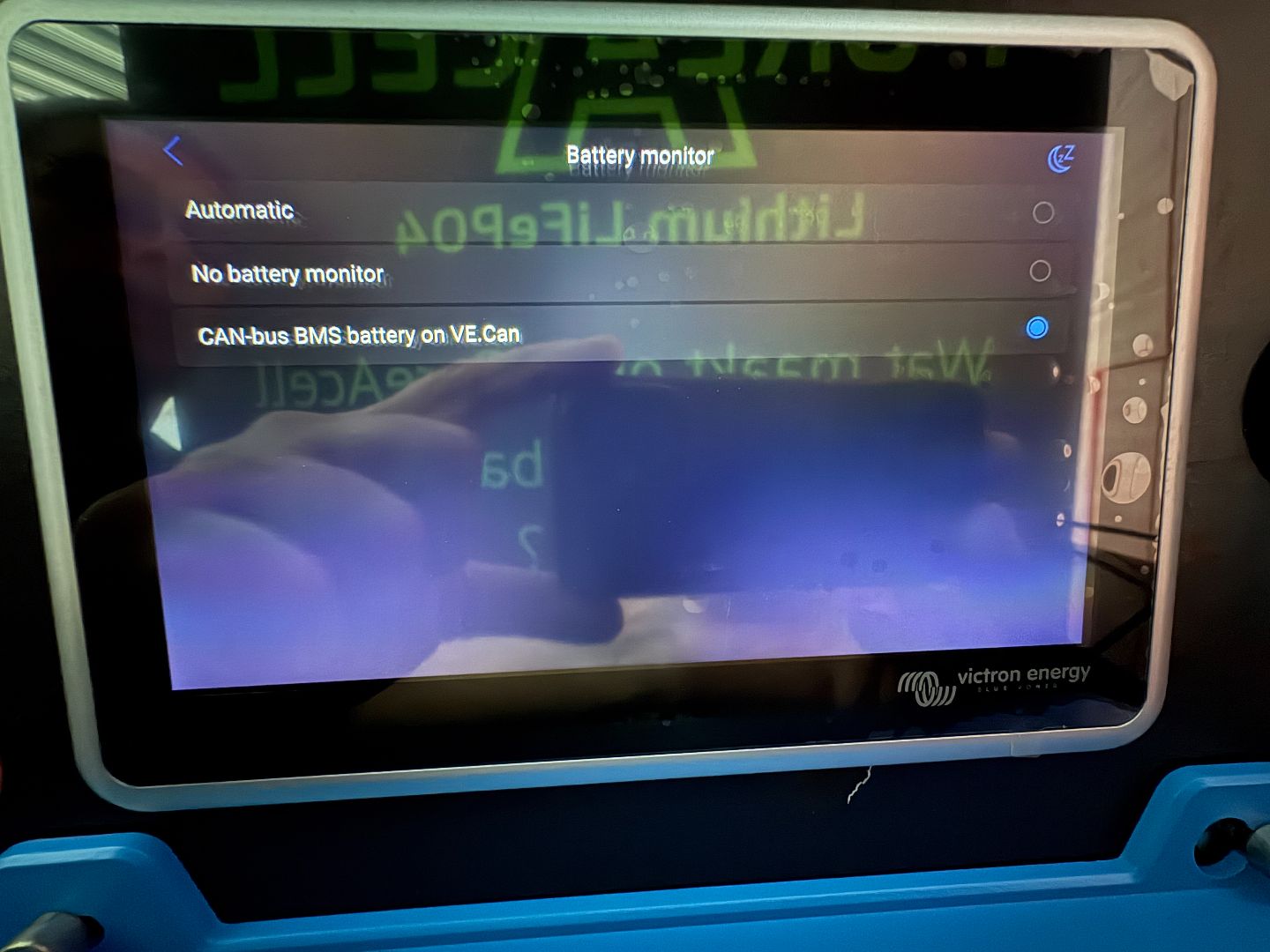

Zet je battery monitor op de VE.Can :

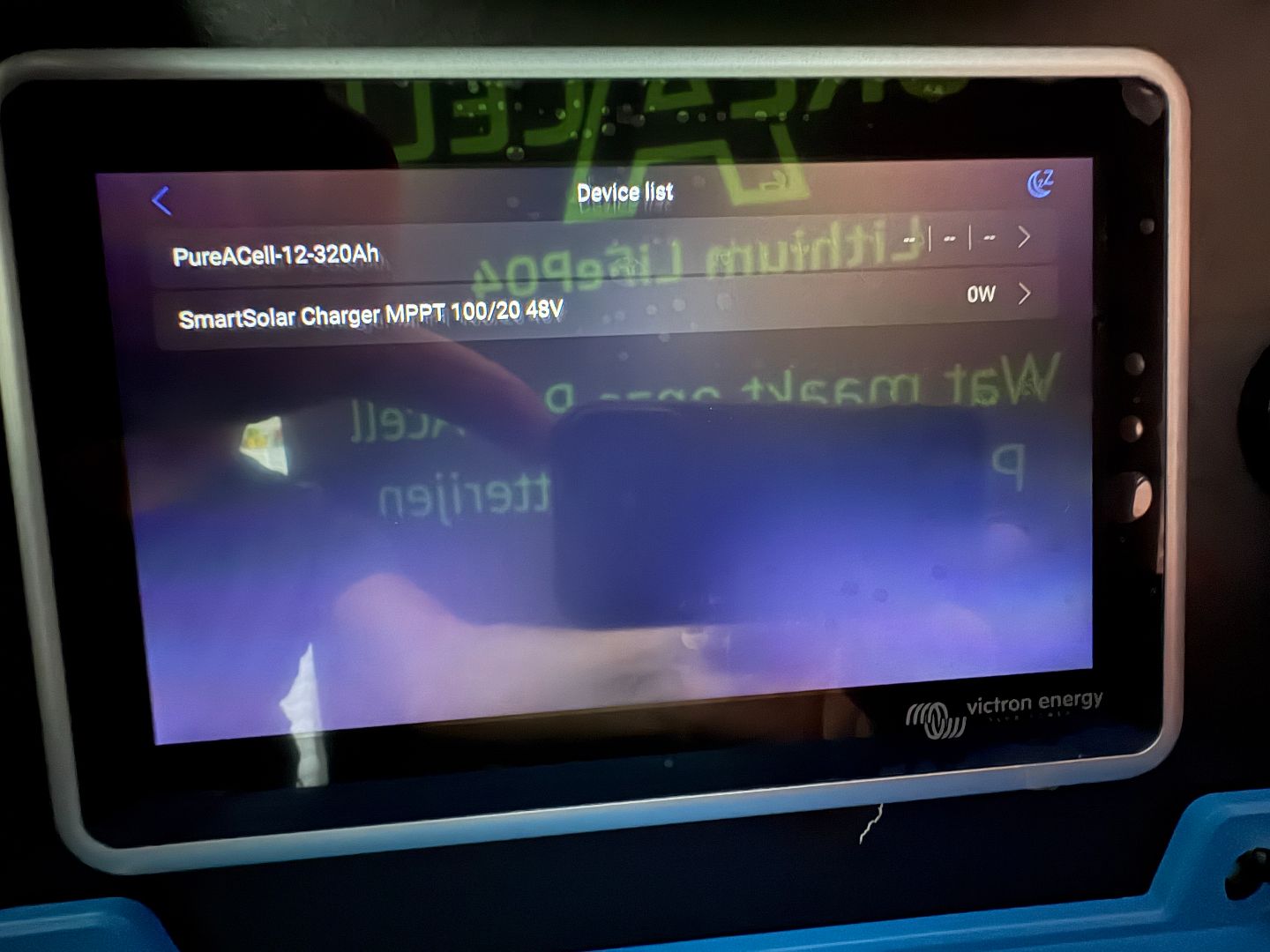

Als dit gedaan is kan de kabel erin en zal je direct de batterij in apparaten/ devices moeten zoals :

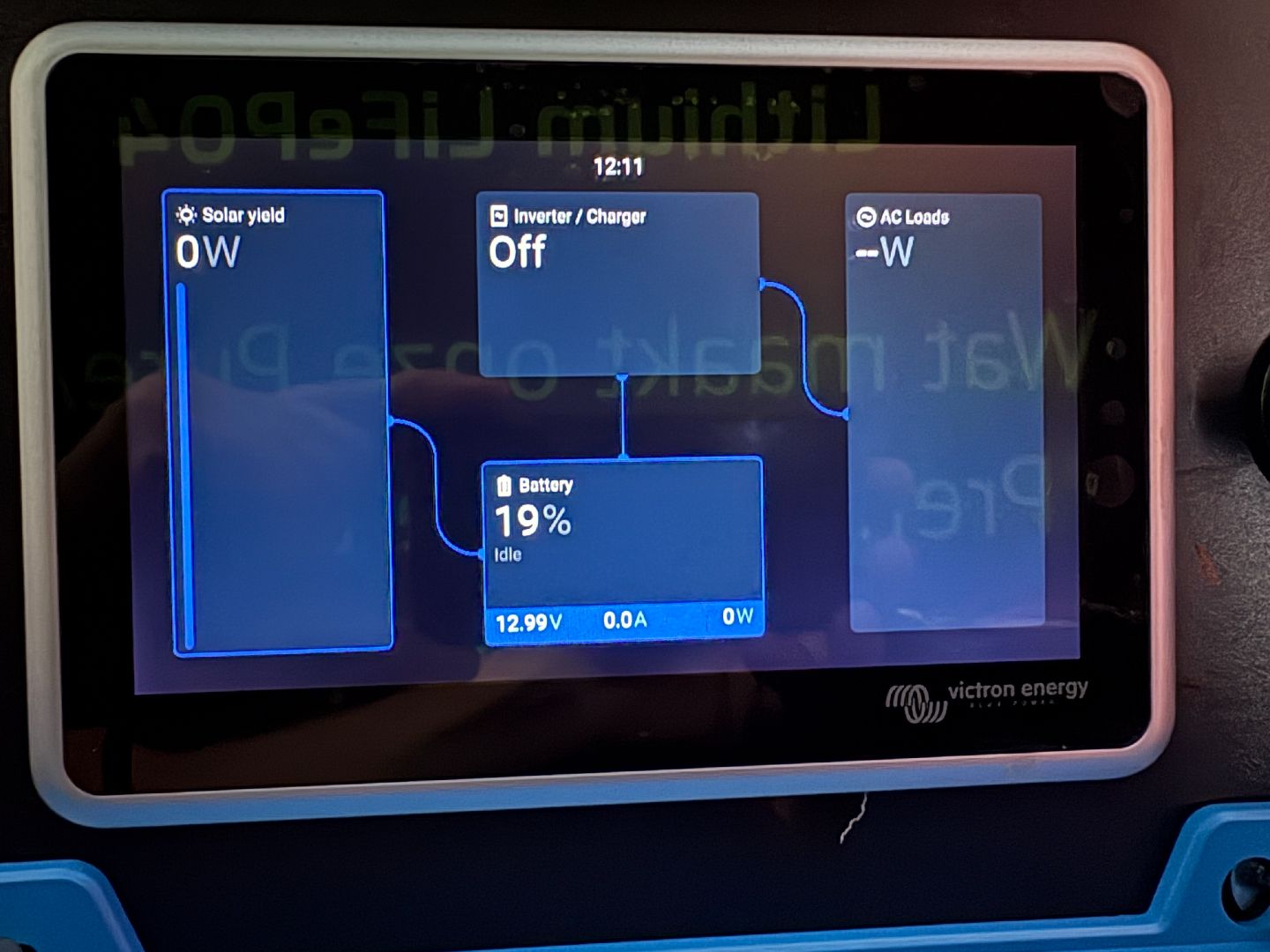

Dan naar het hoofdscherm of zo je SOC in de gaten te houden :

De Multi-Functional-Dispaly ofwel MFD instellen

We gebruiken hier een generieke MFD, de Raymarine Element.

Zorg dat de PureAcell batterij aangesloten zit op de NMEA2k backbone.

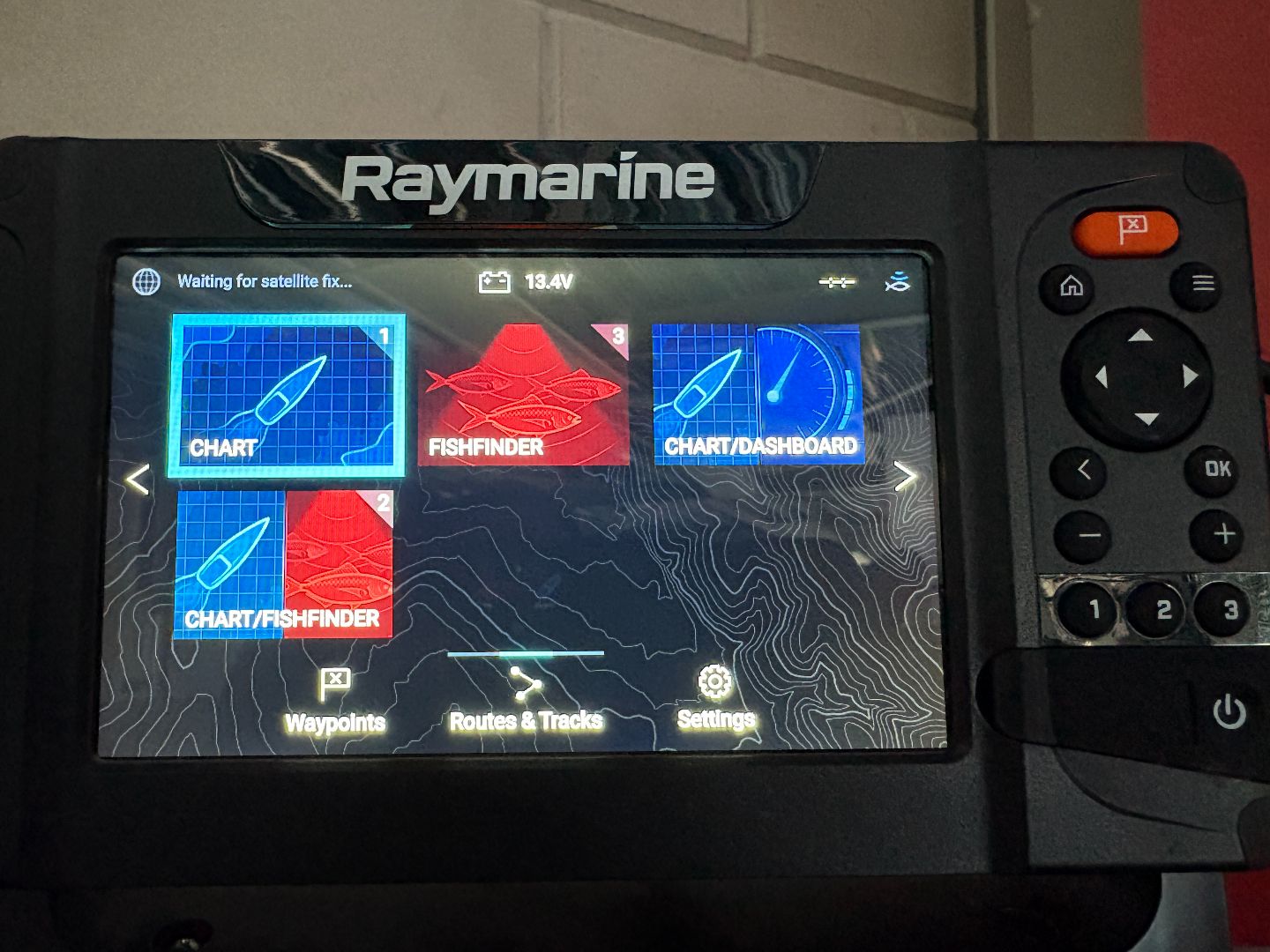

In het hoofdscherm kies je aan kaartconfiguratie, vaak kunt u meerdere schermen samenstellen die u dan weer kan kiezen. Kies een chart.

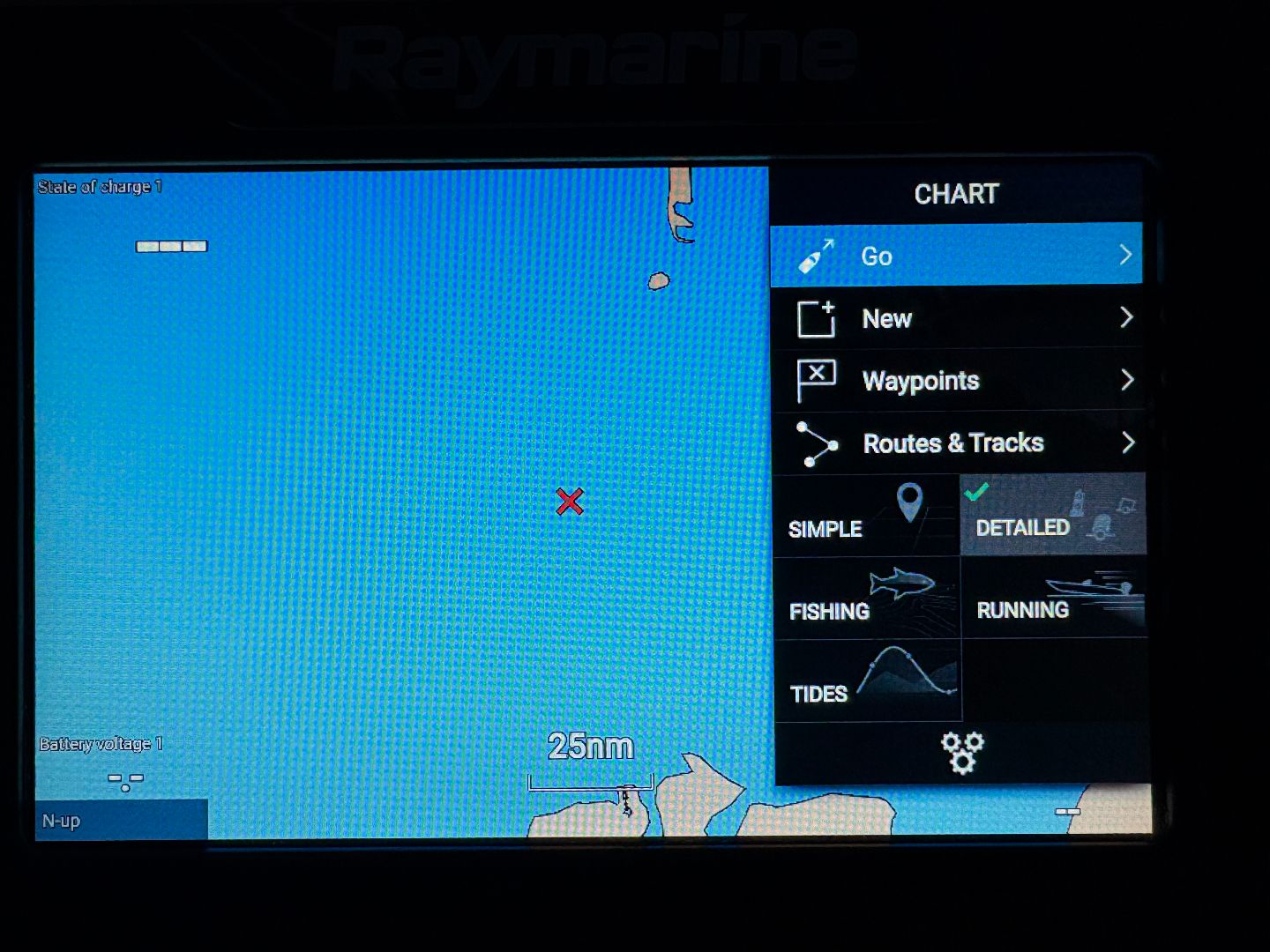

klik op de "3 streepjes knop" om zo naar de configuratie van het scherm te gaan

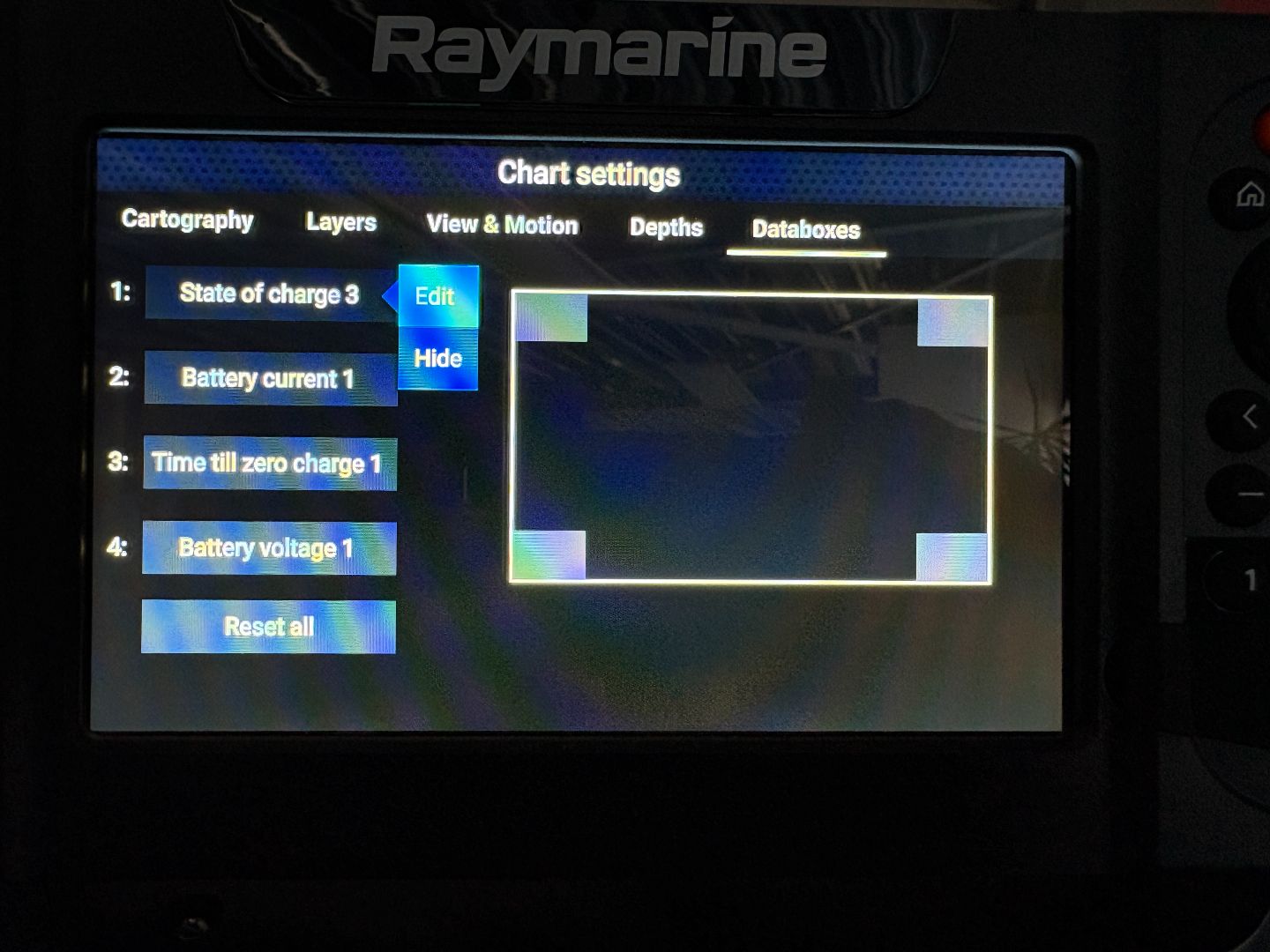

Nu kan je deze chart configureren door in de hoeken diverse data te laten zien zoals diepte en voltage, kies nogmaals het tandwiel voor de config en klik even door naar databoxes om zo de hoekjes in te delen met jouw data ;

Zet de waarden in de hoeken zoals je wilt. kan zijn dat er meerde batterijen maar dat is gewoon even uitproberen.

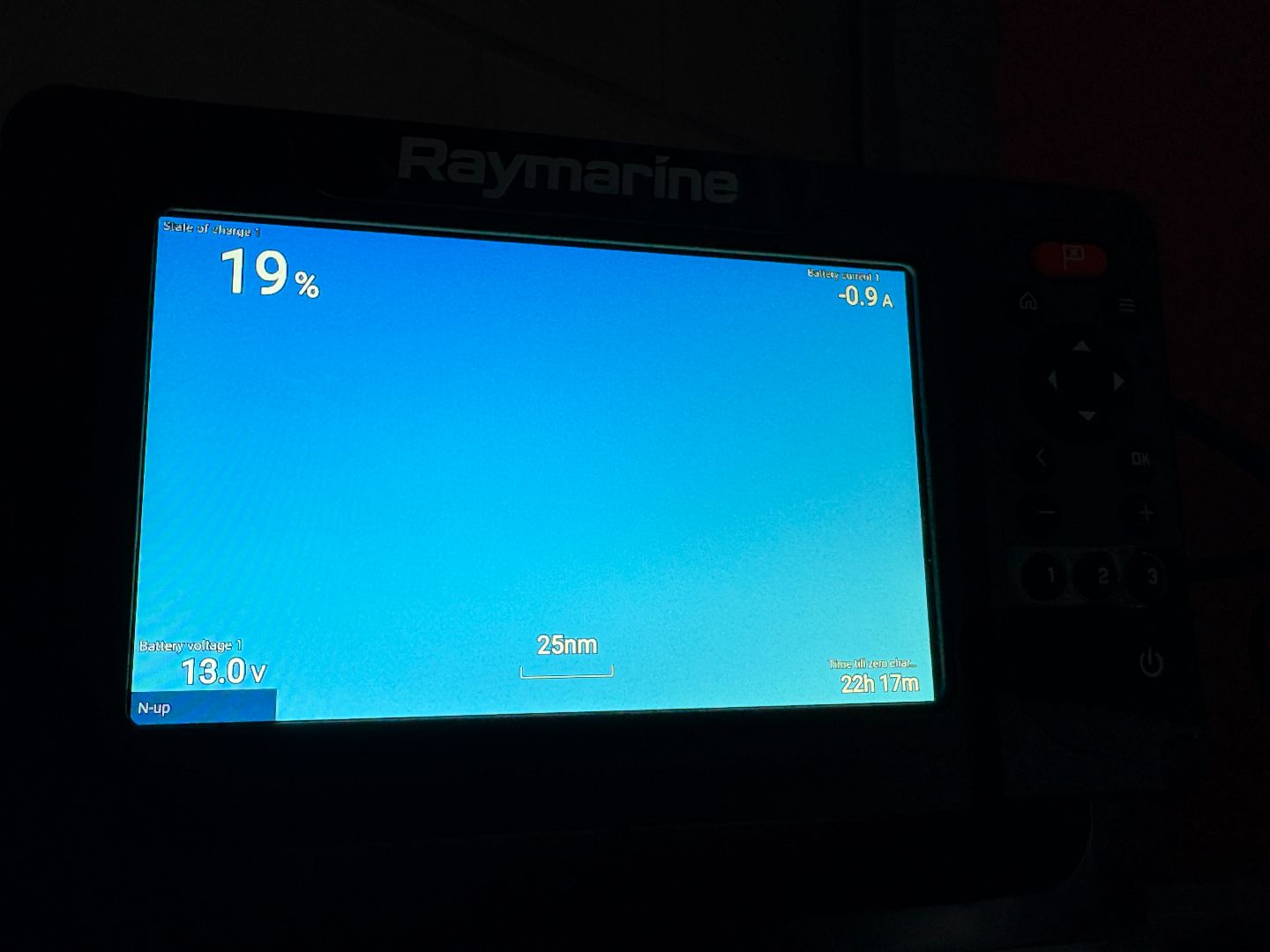

Bovenstaand heb ik : SOC,Ampere,Voltage en Time to go.
